Vakuumsko izolirane cevi

Vsak-vbrizgavanje pare ali geotermalni projekt porabi veliko denarja za pretvorbo goriva v-visokokakovostno paro na površini. V običajnem cevnem nizu se velik del te energije izgubi na poti navzdol: kakovost pare pade, nafta ostane viskozna, vosek in vodni kamen se nabirata, ohišje se segreje in v permafrostu se lahko tla okoli vrtine začnejo odmrzovati. Ko operaterji dosežejo to točko, vprašanje ni več "več pare?" ampak "kako ohranimo toploto tam, kjer je pomembno?"

Oktalne pipeizolirane cevi, znan tudi kotVakuumsko izolirane cevi (VIT), je zasnovan prav za te vrtine. Vsak spoj je dvo{1}}stenski sklop z notranjo proizvodno cevjo in zunanjo nosilno cevjo. Obroč je napolnjen z visoko{3}}zmogljivo izolacijo in izpraznjen do visokega vakuuma, z odsevnimi plastmi in zbiralniki, ki hkrati blokirajo prevodnost, konvekcijo in sevanje. V primerjavi z golimi cevmi zagotavlja naša vrvica VIT znatno višjo kakovost pare na dnu-vrtine, nižje temperature obroča in veliko manjšo toplotno izgubo na meter.

Izdelan na osnovi cevi API 5CT, kot so N80, L80 in P110, z BTC ali vrhunskimi plinotesnimi povezavami, Octalpred{0}}izolirane cevilahko deluje s standardno opremo za ravnanje z OCTG, vendar vam nudi toplotno zmogljivost, ki je potrebna za vbrizgavanje težke-olja s paro, razvoj težke-nafte na morju, vrtine za permafrost in geotermalne projekte z visoko-entalpijo.

Oktalne izolirane cevi so zgrajene kot advojno{0}}stenski koncentrični niz cevi. Vsak sklep je sestavljen iz manjšegazračnicaki prenaša tekočine iz vrtine in večjozunanja cevki ščiti sklop. Dve cevi sta na obeh koncih zvarjeni skupaj, kar ustvarja tesnjenjeobročasti izolacijski prostormed njimi. Spoji so v vrtini povezani z API BTC ali vrhunskimi navojnimi spojkami, tako da celoten niz teče podobno kot standardne cevi.

Toplotna zasnova temelji na rezanju vsehtrije osnovni mehanizmi-prenosa toplote – prevodnost, konvekcija in sevanje – v obroču:

• Aluminijasta folija za zaščito pred sevanjem

Odsevna aluminijasta folija je ovita v obroč, da odbija infrardeče sevanje nazaj proti vroči notranji cevi. To močno zmanjša izgubo sevalne toplote pri visokih temperaturah pare.

• Izolacijski material za nadzor prevodnosti

Prostor med notranjo in zunanjo cevjo je napolnjen z izolacijo z nizko-prevodnostjo (kot je perlitni prah ali ultra-fina steklena volna). To poveča toplotni upor obroča in omeji prevodni toplotni tok.

• Vakuum in zbiralniki za zatiranje konvekcije

Po montaži je obroč izpraznjen do visokega vakuuma in opremljen s sprejemniki, ki nenehno absorbirajo preostale pline. Ker skoraj ni več plina za premikanje, je konvektivni prenos toplote v obroču učinkovito odpravljen.

• Pred{0}}obdelava zračnice za varnost

Notranja cev je pred končnim varjenjem pod nadzorovano pred{0}}napetostjo, tako da toplotno raztezanje in krčenje med varjenjem in delovanjem na terenu ne ustvarja škodljivih preostalih napetosti. To pomaga ohraniti varjeno območje in celoten spoj mehansko varen med številnimi cikli ogrevanja in hlajenja.

S kombinacijo te dvo{0}}cevne strukture szaščita pred sevanjem, trdna izolacija, visok vakuum in prednapetost-notranje{1}}ceviOktalno izolirane cevi zmanjšajo izgubo toplote vzdolž vrtine, medtem ko se še vedno mehansko obnašajo kot znani niz cevi OCTG.

Ključna inženirska točka je, da toplotne učinkovitosti ne določa samo izolacijski material. Pri servisiranju na terenu na izgubo toplote močno vplivajo stabilnost obroča, celovitost končnega-vara in termični nadzor-območja spoja po ponavljajočih se temperaturnih ciklih. Zato so pred-izolirane cevi, ki so prednapete, še posebej pomembne pri ciklični uporabi s paro in ne le pri uporabi s stalno-temperaturo.

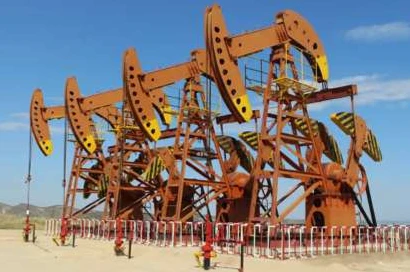

Družino izdelkov je mogoče jasneje razumeti v petih smereh neposredne-uporabe: pridobivanje toplote-težke nafte, preprečevanje taljenja permafrosta na naftnih in plinskih poljih, vrtine proti-vosku, geotermalno ogrevanje in proizvodnja električne energije ter vrtine vročih-vrelcev. To pomaga pokazati, da obseg ni omejen samo na vbrizgavanje pare; mogoče ga je izbrati tudi glede na-dolžnost ohranjanja toplote pri-tople vode in geotermalne storitve.

Vroči izviri-

Za razvoj vročih vrelcev vrednost izoliranih cevi ali izolacijskih cevi ni le v zmanjšanju toplotnih izgub, temveč tudi v ohranjanju več koristne toplote od globine do iztoka. Pri takšnih projektih lahko višja izhodna temperatura in stabilnejše ohranjanje toplote izboljšata komercialno vrednost vrtine in zmanjšata izgubo temperature med dostavo.

Za lažje preverjanje modela so informacije o velikosti v tem razdelku razvrščene v ločene skupine tabel. Prva tabela pokriva standardno družino velikosti vakuumsko izoliranih cevi, ki se večinoma uporabljajo za vbrizgavanje pare, proizvodnjo težke-nafte in druge toplotne storitve na naftnih poljih. Druga skupina tabel dodaja velikosti prednapetih izoliranih cevi in ​​razrede izolacije za ciklično termično delovanje. Tretja tabela prikazuje pogoste modele izolacijskih cevi Octal, ki se bolj neposredno uporabljajo pri geotermalni{4}}izmenjavi toplote in storitvi ohranjanja{-tople-vroče izvirske toplote. Ohranjanje teh družin velikosti ločeno olajša pregled RFQ in pomaga pri razlikovanju običajnih toplotnih nizov naftnih nahajališč od geotermalnih izolacijskih-konfiguracij cevi.

Oktalne vakuumsko izolirane cevi so na voljo v naslednji reprezentativni družini velikosti za naftna polja in-parne storitve.

Za projekte s ponavljajočimi se toplotnimi cikli je na voljo tudi družina velikosti prednapetih izoliranih cevi skupaj s klasifikacijo-razreda izolacije. Te vrednosti so najbolje prikazane pod standardno tabelo VIT kot dodatna referenca za izbiro toplotnih-storitev, zlasti kadar morajo kupci v istem koraku pregleda primerjati velikost, priključni ovoj, težo enote in izolacijo.

Za geotermalno ogrevanje, geotermalno proizvodnjo energije in vroče-vodnjake družina izdelkov vključuje tudi ločeno družino modelov izolacijskih cevi Octal. Prikaz teh modelov v neodvisni tabeli omogoča lažjo primerjavo aplikacij za geotermalno-vodo in vročo-vodo, ne da bi jih pomešali z velikostmi cevi za-paro, in daje kupcem jasnejšo izhodiščno točko za-zasnovo kanala za ohranjanje toplote in izbiro modela.

Za lažjo inženirsko izbiro je na voljo več izoliranih cevi Octaltoplotne stopnje:

• razred B– λ ≈ 0,06–0,04 W/(m· stopinja )
• Stopnja C– λ ≈ 0,04–0,02 W/(m· stopinja )
• razred D– λ ≈ 0,02–0,006 W/(m· stopinja stopinja)
• Stopnja E– λ ≈ 0,006–0,002 W/(m· stopinja)

Višji kot je razred, nižje so toplotne izgube na meter in boljši jekakovost pare v -spodnji luknjiza dano stanje površine. Naša ekipa inženirjev lahko modelira izgubo toplote glede na globino, tako da lahko vidite razliko med navadnimi cevmi in osnovnimipred{0}}izolirane ceviin visoko{0}}oktalni VIT vzdolž vašega posebnega profila vrtine.

Za praktično izbiro je treba toplotno stopnjo brati skupaj z delovno obveznostjo. Pri projektih vbrizgavanja-pare in težke{2}}nafte nižja toplotna prevodnost pomeni višjo kakovost pare na globini rezervoarja in manj neželenega prenosa toplote v obroč. Pri geotermalnih in-projektih vročih izvirov nižja toplotna prevodnost pomeni višjo temperaturo na izhodu in več uporabne toplote na površini. Zato je treba stopnjo izolacije vezati na energetsko bilanco projekta in ne obravnavati kot izolirano kataloško številko.

Za kupce izoliranih cevi ključna vprašanja niso samo "katere velikosti imate?", ampak:

• Koliko toplotne izgube lahko dejansko prihranim v svojem vodnjaku?
• Ali je zasnova optimizirana za-globoko vodo, vbrizgavanje pare ali razmere na kopnem?
• Ali lahko pred naročilom vidim vrednost k-in temperaturni profil?

Če želite odgovoriti na ta vprašanja, Octal poslasticeizolirane cevikot inženirski sistem, ne kot en-tip-ustreznega-izdelka.

Pri praktičnem načrtovanju se izolirane cevi izberejo glede na namen uporabe, toplotno obremenitev in stanje vodnjaka, ne samo glede na OD. Pregled se običajno začne z operativnim ciljem: ohranjanje kakovosti pare do globine rezervoarja v vrtinah CSS ali SAGD, omejevanje uhajanja toplote v obroč pri proizvodnji globoke-vode, zmanjšanje padca temperature v vrtinah na kopnem, ki so-nagnjeni k vosku, zaščita zamrznjenih formacij na območjih permafrosta ali ohranjanje uporabne toplote v geotermalni in-oskrbi s toplo vodo. Od tam je cevni niz opredeljen s stopnjo izolacije, ciljnim vakuumom v obroču, postavitvijo podpore, toplotnim nadzorom povezave in zahtevami-življenjske dobe pri ponavljajočih se termičnih ciklih.

Ta pristop daje kupcem uporabnejšo osnovo za primerjavo v fazi projekta. Namesto primerjave cevi samo glede na velikost in vrsto navoja, je mogoče izbor preveriti glede na pričakovano toplotno izgubo, temperaturo na dnu-vrtine ali izhodu, temperaturo obroča, ustreznost-globine vodnjaka in ali je konstrukcija namenjena za vbrizgavanje pare, zagotavljanje-pretoka globoke vode, toplotno delovanje na kopnem ali kanale za-ohranjanje geotermalne toplote. To je tudi logika spodnjih razdelkov: najprej konfiguracija, nato nadzor-prenosa toplote v obroču, nato modeliranje k-vrednosti in temperature ter končno življenjska doba in obseg dolžine.

1. Konfiguracije, prilagojene razmeram na terenu
Namesto ene konstrukcije Octal ponuja več konfiguracij izolacije, zgrajenih na istem konceptu brezšivne notranje/zunanje cevi. Za globoko-vodno proizvodnjo se osredotočamo na dolgoročno-stabilnost in zelo nizke k-vrednosti za nadzor temperature obroča in tveganja hidratov; pri parnih projektih (CSS / SAGD) poudarjamo visoko-temperaturno zmogljivost in odpornost na toplotno kroženje; za vrtine na kopnem in zaščito permafrosta uravnavamo izolacijsko trdnost s stroški in mehanskimi obremenitvami. Vsaka konfiguracija je opredeljena s stopnjo izolacije, stopnjo vakuuma in postavitvijo notranje podpore, tako da lahko vrvico VIT prilagodite svojemu polju, namesto da polja prilagodite cevju.

2. Nadzor konvekcije, prevodnosti in sevanja v obroču
Naši modeli združujejo tri mehanizme za zmanjšanje prenosa toplote med notranjo in zunanjo cevjo:

• Nadzor konvekcije– obroč je izpraznjen do določene ravni vakuuma ali napolnjen z inertnim plinom, kjer je primerno, tako da ostane minimalna tekočina za prenos toplote s konvekcijo. Getterji v obroču pomagajo ohranjati to stanje skozi celotno življenjsko dobo vrtine.
• Nadzor prevodnosti– skrbno razporejeni nosilci ohranjajo poravnavo notranjih in zunanjih cevi, hkrati pa zmanjšujejo kontaktno površino kovine, ohranjajo izolacijsko režo tudi pod obremenitvijo in temperaturnimi spremembami.
• Nadzor sevanja– več{0}}plastna izolacija z odsevnimi in-neprevodnimi plastmi (načeloma podobno sistemom MLI) zmanjša prenos sevalne toplote pri visokih temperaturah pare.

Če je potrebno, se na okolico nanese dodatna izolacijasklepno območjetako da povezave ne postanejo "vroče točke" v nizu.

3. k-uspešnost na podlagi vrednosti in toplotno modeliranje
Toplotna zmogljivost je izražena kot ak-vrednost(toplotna izguba v BTU/hr·ft· stopinja F ali W/m· stopinja). Oktalno izolirane cevi so na voljo v več k-območjih vrednosti, od globokih-vodnih nivojev, zasnovanih za zelo nizko uhajanje toplote, do višjih-k, vendar bolj ekonomičnih razredov za zmerne-temperature na kopnem.

Za projektno delo lahko naša inženirska ekipa:

• izračunajte k-vrednosti za izbrano konfiguracijo izoliranih cevi,
• tečitemperaturni-proti-globinskim profilomza vašo specifično geometrijo vodnjaka in
• primerjajte scenarije, kot je "običajne cevi v primerjavi z izoliranimi cevmi" ali "srednje-stopnje proti visokim-stopnjam VIT".

To vam daje jasen vpogled v-kakovost pare na dnu vrtine, temperaturo ohišja/obroda in temperaturo površinskega izhodaprejse zavežete oblikovanju nizov.

Spodnja poenostavljena primerjalna tabela prikazuje, kako je nižja toplotna prevodnost povezana z večjo močjo-odvzema toplote pri različnih pogojih temperature na dnu-vrtine.

Ista inženirska logika velja tudi za geotermalne in vroče{0}}vodne aplikacije. Trije koncepti toplotnih-kanalov v vrtini so opredeljeni kot shema A, B in C. Shema A predstavlja vrtino brez učinkovite izolirane obdelave, kjer se več toplote absorbira in izgubi v-odseku za shranjevanje toplote. Shema B uporablja izolacijo na delu odseka za izboljšanje učinkovitosti geotermalne uporabe. Shema C gradi popolnejši kanal za-ohranjanje toplote v vrtini, tako da se lahko geotermalna uporaba še poveča, zlasti v vrtinah z višjo-toploto. To je pomembno, ker je izbira cevi povezana z zmogljivostjo{10}}ohranjanja toplote sistema in ne samo z velikostjo cevi.

Druga pot uporabe je koaksialna-izmenjava toplote z uporabo ohišja in sredi-cevi, kjer se izolacijska cev uporablja za ohranjanje več uporabne geotermalne energije vzdolž vrtine. Pri projektih geotermalnega ogrevanja in-proizvodnje električne energije izbira običajno temelji na izhodni temperaturi, stopnji cirkulacije, odvzemu toplote-iz posamezne vrtine in letni izhodni toplotni moči, ne le na OD in vrsti navoja.

Spodaj je naveden reprezentativen primer PERT II, ​​ki prikazuje, kako se ocenjujeta izhodna temperatura in moč ene -vrtine v določenih pogojih geotermalnega delovanja.

Tipične geotermalne konfiguracije vključujejo ohišje 273,05 × 11,43 mm s 178 × 135 / 194 / 154 mm, ki se ujema z izoliranimi dimenzijami kanala za približno 4000–4500 m vrtin in približno 3750–4500 kW izhodne moči, ohišje 244,5 × 10,03 mm s 140 × 100 / Razporeditev razreda 154 mm za približno 3100 m vodnjakov in približno 1250–1500 kW, ohišje 219,1 × 10,16 mm s 140 × 100 / 154 mm razporeditev razreda za približno 3000 m vrtin in približno 1000–1250 kW, ohišje 177,8 × 9,19 mm s 114 × Razporeditev razreda 81 / 127 mm za približno 2500–3000 m vrtin in približno 750–1000 kW ter ohišje 139,7 × 7,72 mm z razporeditvijo razreda 89 × 62 / 99 mm za približno 2500–3000 m vrtin in približno 400–600 kW.

Za lažje ujemanje projektov je geotermalna pot nadalje združena v serije H2000, H3000 in H4000. V praksi ti predstavljajo postopno globlje in višje-izhodne geotermalne rešitve, ki kupcem pomagajo uskladiti globino vrtine in cilj-odvzema toplote s pravilno traso-cevi za izolacijo.

Neposredna primerjava učinkovitosti tudi pomaga razjasniti, kje pot izolacijske-cevi dodaja vrednost v primerjavi s PERT II. Toplotna prevodnost PERT II je približno 0,42 W/(m·K) v primerjavi z manj kot 0,02 W/(m·K) za Octal izolacijsko cev. Pri primerjavi temperature-pri 70 stopinjah v vrtini je moč-odvzema toplote približno 375 kW za PERT II in približno 650 kW za oktalno izolacijsko cev, kar je povečanje za približno 275 kW ali približno 73 %. V drugi primerjavi za 2500 m velik vodnjak s približno 60 stopinjami spodnje-temperature vrtine, pretokom 30 m³/h in 20 stopinjami povratne-vode doseže PERT II približno 26 stopinj izhodne temperature in 210 kW moči posamezne-vodine, medtem ko oktalna izolacijska cev doseže približno 33 stopinj in 453 kW, kar izboljša eno-vodino moč odvzema-toplote za približno 243 kW ali približno 116 %.

Spodnja primerjalna tabela povzema isto preskusno osnovo in razliko v zmogljivosti med izolacijsko cevjo PERT II in Octal.

4. Načrtovana življenjska doba in možnosti dolžine
Oktalne izolirane cevi se proizvajajo vDolžine obsega 2 in obsega 3z načrtovano življenjsko dobo, ki je usklajena z dolgoročno-globokovodno-vbrizgavanjem-pare ali geotermalno storitvijo. Celovitost vakuuma, izolacijska zmogljivost in zvari so kvalificirani, da prenesejo več let toplotnih ciklov, zato je vrednost k-, ki jo vidite v načrtovalskem modelu, vrednost k-, ki jo lahko pričakujete na terenu.

Oktalne izolirane cevi so izdelane na podlagi znanih razredov cevi API 5CT:

• N80, L80-1, L80-1Cr, L80-3Cr, L80-9Cr
• Q125, S135 in drugi visoko-trdnostni razredi za vrtine HPHT
• Standardna povezava jeAPI BTC, dobavimo pa lahko tudi:
• plinotesne-posebne povezave (npr. kovinski-na-kovinski vrhunski navoji, ki so po zmogljivosti podobni visokokakovostnim-plinskim-cevem vodnjakov).
• integralne in pol{0}}izravnane možnosti za-kritične obloge.
• ujemajoči se izolirani pup spoji, križanci in dodatki.

To pomeni, da dobite toplotne prednostivakuumsko izolirane cevi, vendar ga vaša ekipa na ploščadi še vedno upravlja z znanimi praksami ravnanja z OCTG.

Reprezentativni podatki na ravni -povezave lahko kupcem pomagajo pri pregledovanju izdelkov, ki so kandidati, preden zaključijo RFQ. Tipični modeli izolacijskih-cevi vključujejo:

· 140 × 100- 5-1/2" BTC, povezava OD približno154 mm, teža enote približno31 kg/m, referenčna dolžina pribl1429 cm, zunanji-razred ceviN80 139.7 × 6, tlačna trdnost zunanje-cevi priblVečji ali enak 23 MPa, notranji-razred ceviN80 108 × 4, notranja-tlačna trdnost cevi približno Večja ali enaka36 MPa, toplotna prevodnost pri 100 stopinjahλ < 0,02 W/(m·K)

· 189 × 62 - 3-1/2" NU, priključek OD pribl108 mm, teža enote približno15,2 kg/m, referenčna dolžina pribl39 ft, zunanja cevN80 89 × 4,tlačna trdnost zunanje-cevi priblVečji ali enak 25,8 MPa, notranja cevJ55 70 × 4, notranja-tlačna trdnost cevi priblVečji ali enak 38 MPa, toplotna prevodnost pri 100 stopinjahλ < 0,02 W/(m·K)

· 1219 × 182- 8-5/8" SC, priključek OD pribl233 mm, teža enote približno65,7 kg/m, referenčna dolžina pribl70 ft,zunanja cev 20# 219 × 7, tlačna trdnost zunanje-cevi priblVečji ali enak 9 MPa, notranja cev20# 196 × 6, notranja-tlačna trdnost cevi priblVečji ali enak 13 MPa, toplotna prevodnost pri 100 stopinjahλ < 0,02 W/(m·K)

· 1114 × 81 - 4-1/2" BTC, povezava OD približno127 mm,teža enote približno22,6 kg/m,referenčna dolžina približno96 ft, zunanja cevN80 114 × 5,tlačna trdnost zunanje-cevi priblVečji ali enak 24,3 MPa, notranja cevN80 89 × 4, notranja-tlačna trdnost cevi priblVečji ali enak 43 MPa, toplotna prevodnost pri 100 stopinjahλ < 0,02 W/(m·K)

Te podrobnosti so pomembne, ker se o nabavi izoliranih-cevi le redko odloča le po toplotni učinkovitosti. Vrsta priključka in OD sklopke vplivata na razdaljo med delovanjem, združljivost z obstoječo strukturo vodnjaka in praktičnost namestitve na terenu. Če na stran dodate podrobnosti na-ravni modela, postane razprava bolj uporabna tako za inženirski pregled kot za primerjavo pri nakupu.

Naša proizvodna pot izoliranih cevi je zasnovana okoli zanesljivosti vakuumskega obroča in mehanske zmogljivosti:

1. Brezšivna priprava cevi– zunanje in notranje cevi so izdelane iz vroče{0}}valjanih brezšivnih cevi, razrezanih na dolžino, toplotno{1}}obdelanih in 100 % NDT-preverjenih. Površine so peskane-za zagotovitev dobrega oprijema in čistoče.
2. Montaža izolacije– notranja cev se ovije ali zapolni s perlitno/stekleno volno, odbojno folijo in distančniki glede na izbrano toplotno stopnjo, nato pa se vstavi v zunanjo cev.
3. Pred-raztezanje in varjenje– nadzorovano pred{0}}raztezanje se uporabi za notranjo cev, nato pa sta oba konca zvarjena, da zapreta obroč in hkrati ohranita poravnavo.
4. Vakuumska obdelava– obroč je izpraznjen do določene ravni vakuuma; getterji se aktivirajo za vzdrževanje nizkega tlaka skozi celotno življenjsko dobo vrvice.

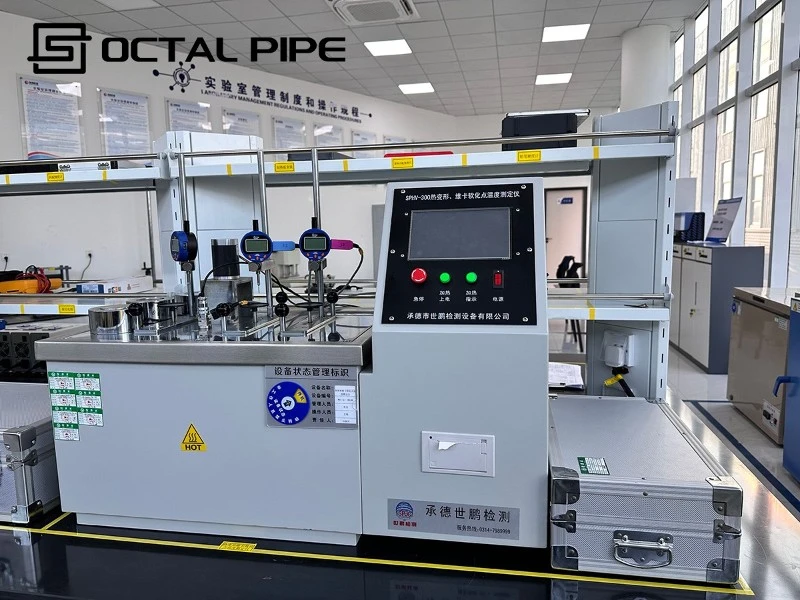

5. Test tesnosti in vakuumske celovitosti– zvari in vakuumske odprtine so testirani (NDT in preskusi puščanja), da se potrdi tesnost obroča.
6. Preskus toplotne prevodnosti– vzorčni spoji iz vsake serije so podvrženi λ testiranju za preverjanje stopnje izolacije.
7. Vrezovanje navojev in končna obdelava– povezave so strojno obdelane, merjene po API 5B ali premium risbah, navoji so fosfatirani in zaščiteni, spoji pa označeni in pakirani za transport.

8.Celotna veriga testov– mehanski, NDT, vakuumski, termični in navojni pregled – je vezan natoplotno število in število spoja, in dokumentirano v paketih EN 10204 3.1 / 3.2 za odobritev projekta.

Proizvodno pot lahko bolj eksplicitno opišemo kot pripravo-koncev cevi in ​​stiskanje, toplotno obdelavo, pregled, rezanje-na fiksno dolžino in čiščenje notranjih/zunanjih površin; Ovijanje aluminijaste folije in izolacijskih materialov; montaža zunanjih in notranjih zračnic; pred-raztezanje in varjenje; vakuumska ekstrakcija s preverjanjem puščanja in rentgenskim pregledom; obroč-vakuumska stabilizacija; testiranje toplotne-prevodnosti; in končne operacije, kot so navoji, hidrotest in izvozno pakiranje. Ta dodaten opis postopka je vreden dodajanja, ker daje kupcem jasnejšo pot sprejemanja od neobdelane cevi do končnega izoliranega spoja.

Z vidika nabave komercialno vprašanje ni le, ali se izdelek začne z nizko toplotno izgubo, ampak ali obroč ostane zatesnjen, ali območje zvara ostane stabilno po toplotnem ciklu in ali je mogoče dokončane spoje sprostiti s ponovljivim navojem in sledljivimi zapisi o pregledih. Zato bi moral oddelek za zagotavljanje kakovosti ostati povezan s termičnim preskusom, vakuumsko celovitostjo, NDT, pregledom povezave in dokumentacijo skupaj, namesto da bi jih obravnaval kot ločene zahtevke.

Veliko rezultatov iskanja zaizolirane cevidejansko nanašajo na površinske izdelke, kot je nprpredizolirane PEX ceviza zanke-daljinskega ogrevanja,predizolirane bakrene ceviza HVAC,izolirana toplotno skrčljiva cevza električne kable ali izdelke blagovnih znamk, kot je nprdekron izolirane ceviuporabljajo v industrijskih instrumentih. Ti izdelki so uporabni na svojih področjih, vendar soni zasnovan za-delovanje v vrtini 350–400 stopinj, visoke obremenitve zrušitve ali zahteve API 5CT.

Octal ponuja drugo kategorijo:jeklene vakuumsko izolirane cevi za naftne, plinske in geotermalne vrtine. Naš izdelek:

• namesto plastičnih ali bakrenih uporablja jeklene cevi razreda API 5CT-.
• je zasnovan za prenašanje pare in proizvedenih tekočin pod visokim pritiskom v globino.
• integrira se z nizi zaščitnih cevi OCTG, opremo za ustje vrtine in orodji za -dolbo vrtino.
• in gre skozi enako raven testiranja OCTG kot proizvodne cevi, poleg vakuumskih in toplotnih preskusov.

Torej, če vaš projekt potrebujepredizolirane PEX ceviozpredizolirane bakrene ceviza površinske linije so to ločeni izdelki; ko potrebujete izolirano jekleno cev, ki lahko preživi v samem vodnjaku,Oktalne vakuumsko izolirane cevije ustrezna rešitev.

Octal dobavlja drugo kategorijo: jeklene vakuumsko izolirane cevi in ​​izolacijske cevi za naftne, plinske, geotermalne in vroče{0}}vodne vrtine. Izdelek je zgrajen iz jeklenih cevi in ​​ne iz plastike ali bakra, zasnovan je za prenos pare ali vroče tekočine v vrtinah, integrira se z nizi OCTG in opremo v vrtini ter gre skozi mehansko, termično, vakuumsko in -povezano kontrolo kakovosti.

Še ena razlika je, da te družine izdelkov ne bi smeli razumeti le kot cevi za{0}}vbrizgavanje pare za naftne vrtine. Vključuje tudi izolacijsko{2}}cevno pot za geotermalno ogrevanje, geotermalno proizvodnjo energije in vroče-vrtine, kjer se vrednost meri z višjo izhodno temperaturo, boljšim ohranjanjem toplote in močnej-izkoristkom-odvzema toplote-iz posamezne vrtine.

Kontaktirajte zdaj

pogosta vprašanja





Pogosta vprašanja 1 – Kdaj naj namesto navadnih cevi uporabim izolirano cev?

Uporabavakuumsko izolirane cevipri vbrizgavanju pare (CSS / SAGD), globoko{0}}vodnih-naftnih vrtinah, geotermalnih virih in vrtinah s permafrostom ali kjer so problem vosek, hidrati ali visoka temperatura obroča. Zmanjšuje porabo goriva, ščiti ohišje in pomaga ohranjati tekočo proizvodnjo.

Pogosta vprašanja 2 – Katere velikosti in razredi so na voljo za izolirane cevi?

Dobavljamoizolirane cevina podlagi API 5CT cevi iz2-7/8"×1,9" do 7"×5-1/2", v razredih, kot so N80, serija L80 in Q125, z BTC ali prvovrstnimi plinotesnimi povezavami, dolžinami R2/R3 in ustreznimi izoliranimi pup spoji.

Pogosta vprašanja 3 – Katere temperature in k-vrednosti lahko prenesejo Octal izolirane cevi?

Octal Pipe VIT je zasnovan za do približno400 stopinjparo ali vročo vodo. Različne stopnje izolacije ponujajo nizke k-vrednosti do približno0,002–0,006 W/(m· stopinja), kar zagotavlja veliko nižje toplotne izgube v vrtini kot običajne proizvodne cevi.

Certifikati



Certifikat CE

Certifikat ISO 9001

Certifikat API Q1

ABS certifikat

AP-5L certifikat

Certifikat API-5CT



Vrsta storitve:vbrizgavanje pare (CSS / SAGD), pridobivanje težke-nafte, globoka-voda, geotermalna energija, vrtine s permafrostom

Struktura:koncentrična dvo{0}}stenska brezšivna jeklena cev, vakuumski obroč z večplastno izolacijo

Razpon velikosti (zunanji × notranji):

73 × 40 mm (2-7/8" × 1,9")

89 × 50 mm (3-1/2" × 2-3/8")

114 × 76 mm (4-1/2" × 3-1/2")

140 × 101 mm (5-1/2" × 4-1/2")

178 × 124 mm (7" × 5-1/2")

Dolžina:Razpon 2 (R2) in obseg 3 (R3), na voljo so izolirani pup spoji

Razredi jekla:N80, L80-1 / 1Cr / 3Cr / 9Cr, Q125, S135 in drugi razredi API 5CT

Povezave:API BTC kot standard, izbirni plinotesni{0}}premijski priključki

Toplotne stopnje (k-vrednost):več stopenj izolacije, k do približno. 0.002–0,006 W/(m· stopinja ), odvisno od stopnje

maks. delovna temperatura:do približno 400 stopinj (-odvisno od aplikacije)
